YF-02107

序號/NO.

名稱/Name

品牌型號/Brand models

1

PLC

臺達/三菱

Delta/Mitsubishi

2

溫度控制儀

Temperature controller

臺達

Delta

3

可編程人機界面

HMI

臺達/三菱

Delta/ Mitsubishi

4

氣動元件

Pneumatic components

亞德客

AirTAC

5

色標傳感器

Colour mark sensor

松下神視

Panasonic

6

繼電器

Relay

德國魏德米勒

Weidmuller

7

注液泵

Pump

1. 美國米頓羅計量泵 Milton Roy

2、日本易威奇計量泵 IWAKI

2. 瑞士電磁泵 GOTEC

項目NAME

特點FEATURES

配置OPTIONAL

產品門類齊全，適用廣泛

機器連續性、穩定性最強

適合各類四邊封工具包、指套、濕巾，酒精棉片，化妝棉等

注液泵可選種類多

多種液體可分包，混包。控制精準（加液誤差0.01ml/次）

標配瑞士進口注液泵。可選配多種類型的注液泵。

控制簡單，操作方便

可自由調節溫度，速度和濕巾的長度。光電一體化設計，故障自動報警。

伺服電機（步進電機）、PLC、觸摸屏

語言豐富

可根據要求定制操作界面的語言

適合多種語言的觸摸屏

鏈板式尾架上料機

伺服傳動、精準定位、穩定送料

全自動跟蹤定位，精準可靠，適合各類不規則產品的包裝。

同步帶式尾架上料機

伺服傳動、精準定位、穩定送料

全自動跟蹤定位，精準可靠，適合單一種類無菌產品等的包裝。

可選配置豐富

可選圓角切刀，各種形狀的撕口裝置以及按需定做后道輔助設備

按需可定制

序號NO.

名稱

NAME

說明

INSTRUCTION

功能

FUNCTION

1

成品圓角切刀

Fillet cutter

成品四角切成圓角

Product chamfer round

防止劃傷人體

Prevent scratches

2

理片機

Sorting  products machine.

機械手配合傳輸帶，自動整理產品

Manipulator and conveyor cooperate to complete products finishing

整理產品方便收集

Organize products

3

防塵罩

Dust cover

半封/全封

Semi-enclosed or fully enclosed dust cover.

防粉塵

Anti-dust etc.

4

噴碼機

Inkjet printer

多列裝噴碼機

Multi-column inkjet printer

. 批號、日期等

The products can be printed with date and batch etc.

5

注液泵

Pump

多品牌和類型的泵

Multiple brands and types of pumps can be selected.

GOTEC (Switzerland)

IWAKI (Japan)

LMI (USA)

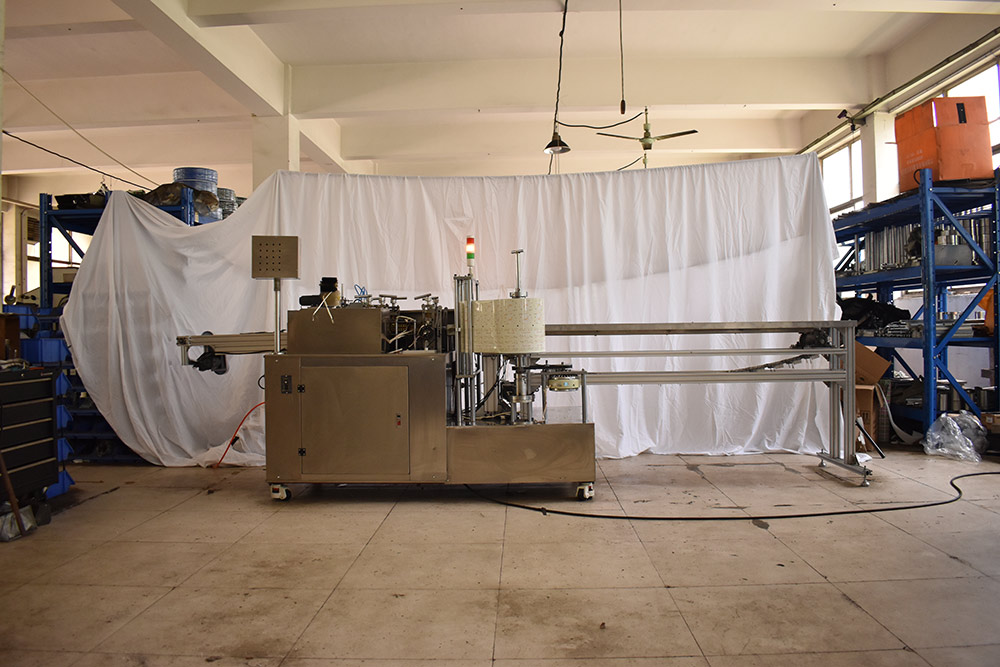

YF-02107全伺服四邊封包裝生產線相關技術參數

Relevant technical parameters of YF-02107 four side sealing packing machine

四邊封

濕巾Four-side sealed wet tissue

每袋外包裝尺寸

External packing size of each bag（Adjustable）

長Length :≤160 mm        寬Width:≤ 1000mm

外包裝材料

External packing materials

鋁塑復合膜（其他包裝材料據客戶要求訂做）

Aluminum plastic compound film (other packing materials are customized upon request)

每袋內芯尺寸

Inner core size of each bag（Adjustable）

按需定制。

內芯材料

Inner core material

不限制。

四邊封

濕巾機Four-side sealed wet tissue

packing machine

外形尺寸Dimensions

3500×1100×1400mm

重 量Weight

900kg

整機裝機容量

Installed capacity

（Total power）

5kw

包裝速度Packing rate

200-400PCS/Min

電壓Voltage

220v

電機功率Motor power

3kw

加熱功率Heating power

2kw

耗氣量Air consumption

0

特點

Features

全觸摸屏PLC程序控制；觸摸屏數字設定液量，注液量精準；高科技數控調溫器控制溫度，溫度精確；光標定位；具有自動糾偏系統；更換模具品種方便；保養維護方便，運行穩定

Full touch-screen PLC program control; touch screen digital setting liquid level, precise injection of liquid level; high-tech numerical control temperature regulator for controlling temperature, precise temperature; cursor locating; automatic deviation correction system; convenient mould replacement; convenient maintenance and stable operation.

NO./序號

Names/名稱

Specifications/規格

Quantity/數量

1

全伺服四邊封包裝機

YF-02107 four side sealing packing machine

YF-02107

1set

2

Stainless steel bucket不銹鋼儲液桶

1

3

Operation specifications說明書

1

Implements/工具類

4

Double open-end spanner開口板子

3

5

Inner hexagon spanner 內六角板子

1

6

Wire cutter鋼絲鉗

1

7

Screwdriver螺絲刀

2

8

Forceps鑷子

1

9

Wire brush銅絲刷

1

Spare parts/易損件

10

Relays繼電器(spare)

2

11

Heating pipe加熱管(spare)

5

13

Linear bearing直線軸承(spare)

2

14

Solenid Valve電磁閥(spare)

2

15

Liquid charge pump  注液泵(spare)

4

16

Temperature sensor溫度傳感器(spare)

2

17

Paper cutter袋子切斷刀(spare)

1 set
