YF-02106

序號/NO.

名稱/Name

品牌型號/Brand models

1

PLC

臺達/三菱

Delta/Mitsubishi

2

溫度控制儀

Temperature controller

臺達

Delta

3

可編程人機界面

HMI

臺達/三菱

Delta/ Mitsubishi

4

氣動元件

Pneumatic components

亞德客

AirTAC

5

色標傳感器

Colour mark sensor

松下神視

Panasonic

6

繼電器

Relay

德國魏德米勒

Weidmuller

項目NAME

特點FEATURES

配置OPTIONAL

產品門類齊全，適用廣泛

機器連續性、穩定性最強

適合各類規格的鼻咽拭子

全自動布簽，機械手上料

全新設計的氣動機械手裝置可穩定實現均勻上料

全自動布簽盤和氣動機械手裝置

控制簡單，操作方便

可自由調節溫度，速度和濕巾的長度。光電一體化設計，故障自動報警。

伺服電機（步進電機）、PLC、觸摸屏

語言豐富

可根據要求定制操作界面的語言

適合多種語言的觸摸屏

多列可選

按需可選著1-10列分布

分體式鼻咽拭子輸送機

多種輔助裝置可選

噴碼、分割等多種可選

自動噴碼機，多列數分切

序號NO.

名稱

NAME

說明

INSTRUCTION

功能

FUNCTION

1

多種成品切刀

成品鋸齒線分切

成品點虛線分切

成品單只實線分切

實現多種產品的自由切換

2

防塵罩

半封/全封

防粉塵

3

噴碼機

多列裝噴碼機

批號、日期等

4

自動布簽和機械手上料機

全自動布簽和機械手自動上料，節省人工，提高生產效率。

自動布簽和機械手自動上料，自動識別鼻咽拭子位子，精準定位，放料。完美配合機器的運行。

5

后道包裝

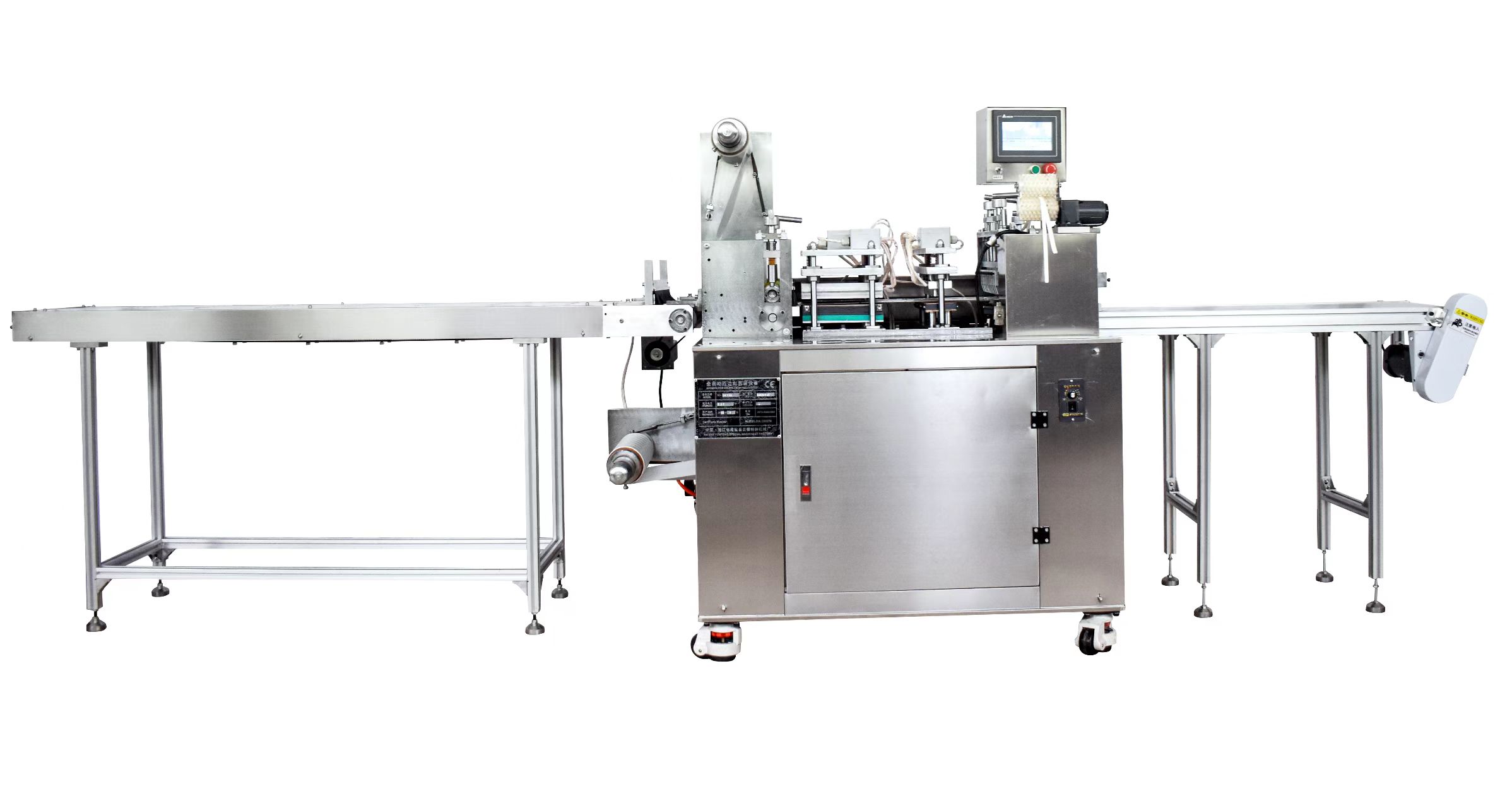

YF-02106鼻咽拭子包裝機相關技術參數

Relevant technical parameters of YF-02106 nasopharyngeal swabs packing machine

產品參數

Products parameter

每袋外包裝尺寸

External packing size of each bag（Adjustable）

長Length :≤210mm        寬Width:10- 40mm

外包裝材料

External packing materials

離型紙膜和PE復合膜

Release paper film and PE film

每袋內芯尺寸

Inner core size of each bag（Adjustable）

70-160mm

內芯材料

Inner core material

鼻咽拭子和棉簽

Nasopharyngeal swabs and cotton swabs

設備參數

Machine parameter

外形尺寸Dimensions

350×100×1500mm

重 量Weight

600g

整機裝機容量

Installed capacity

（Total power）

2.5KW

 包裝速度Packing rate

200-350 pcs/min

電壓Voltage

220v

電機功率Motor power

1.5KW

加熱功率Heating power

1KW

耗氣量Air consumption

0.25m3/min

特點

Features

全觸摸屏PLC程序控制,控調溫器控制溫度，溫度精確；光標定位；具有糾偏系統；更換模具品種方便；保養維護方便，運行穩定

Full touch-screen PLC program control; precise injection of liquid level; high-tech numerical control temperature regulator for controlling temperature, precise temperature; cursor locating; automatic deviation correction system; convenient mould replacement; convenient maintenance and stable operation.

NO./序號

Names/名稱

Specifications/規格

Quantity/數量

1

YF-02106鼻咽拭子包裝機相關技術參數

Relevant technical parameters of YF-02106 nasopharyngeal swabs packing machine

YF-02106

1set

2

Operation specifications說明書

1

Implements/工具類

3

Double open-end spanner開口板子

3

4

Inner hexagon spanner 內六角板子

1

5

Wire cutter鋼絲鉗

1

6

Screwdriver螺絲刀

2

7

Forceps鑷子

1

8

Wire brush銅絲刷

1

Spare parts/易損件

9

Relays繼電器(spare)

2

10

Heating pipe加熱管(spare)

2

11

Rubber ring橡膠圈(spare)

2

12

Linear bearing直線軸承(spare)

2

13

Solenid Valve電磁閥(spare)

2

14

Temperature sensor溫度傳感器(spare)

2

15

Paper cutter袋子切斷刀(spare)

1 set

16

Circular knife 圓形廢邊切刀

2pcs
